P5000D隔爆兼本质安全型节点扩展器
主要技术参数
- 防爆型式：矿用隔爆兼本质安全型

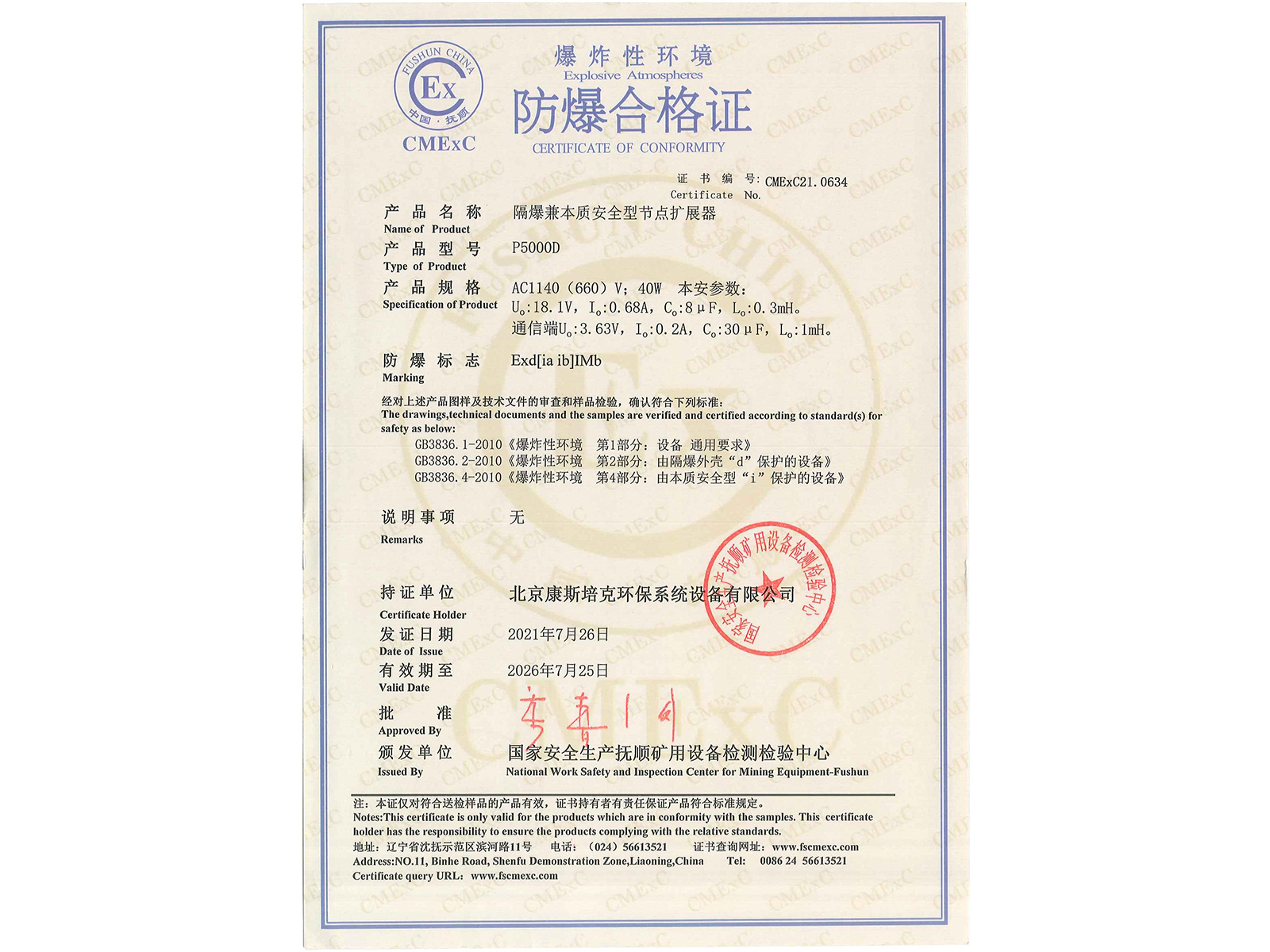

- 防爆标示：Exd [ia ib] I Mb
- 工作电压：AC660V/1140V
- 电池供电时间：4h
- 信号传输
与环网内P5000D隔爆兼本质安全型节点扩展器通讯
- 传输方式：千兆以太网光接口（波长 1310nm， 单模LC）
- 接口数量：2路
- 通讯速率：1000Mbit/s
- 传输距离：10km
与监控主机、环网外P5000D隔爆兼本质安全型节点扩展器通讯
- 接口方式：RJ45
- 接口数量：3路
- 通讯速率：100Mbit/s自适应
- 传输距离：5km
与环网外P5000C隔爆兼本质安全型节点扩展器、传感器、区域控制器、监控器、干线延长器通讯
- 传输方式：RS485
- 接口数量：2路
- 通讯速率：4800bps
- 传输距离：3km
- 外形尺寸：821mm × 578mm × 241mm
- 质量：<170kg
用途
P5000D隔爆兼本质安全型节点扩展器（以下简称扩展器）,主要用于煤矿井下。中心站通过扩展器与井下P5003(A)矿用本安监控器等传感器实现远距离通讯
特点
- 每一个扩展器为一个干线节点；将传感器返回的识别地址、测量值、控制状态送至中心站。
- 为这部分设备提供本质安全型电源，扩展器配内置镍氢电池，当井下交流电源停止供电后，由备用电源向扩展器器供电。
- 具有过流、过压和短路保护功能，故障排除后能自动恢复工作。
